PVC Streifenvorhang zur Selbstmontage – L22 Kit

Sie möchten Ihren Streifenvorhang selbst oder vor Ort fertigen, da Sie spezielle Anforderungen haben? Sie stehen besonders unter Zeitdruck oder brauchen ein preisgünstigeres Angebot?

Der Streifenvorhang zur Selbstmontage: Fertigen Sie ihn selbst nach Ihren eigenen Maßen!

Dank des L22-Streifenvorhangs zur Selbstmontage können Sie Ihre eigene Streifentür kinderleicht herstellen. Dieser Bausatz beinhaltet Streifenrollen aus Weich-PVC, aus denen Sie die Streifen auf Ihre Maße zuschneiden können, und die Befestigungsvorrichtung L22, die die verschiedenen Streifen aufnimmt und mit welcher der Vorhang an Ihren Trennwänden fixiert wird.

So können somit Sie Ihre Kühl- oder Tiefkühlräume isolieren, Zugluft unterbinden sowie Ihre Fertigungslinien oder Arbeitsbereiche voneinander abtrennen.

Die VORTEILE des L22-Streifenvorhangs zur Selbstmontage

  • Eine verbesserte Hygiene mit einem geschlossenen und leicht zu reinigenden L22-Profil
  • Für verschiedene Lebensmittelbereiche geeignete Lamellen: kristallklar, frostbeständig oder für den Kontakt mit Lebensmitteln geeignet
  • Sehr einfach und schnell zu installieren
  • Austauschbare Lamellen ohne die Verwendung von Werkzeug und ohne den Austausch der Montageplatten

Lebensmittelindustrie

Kälte / Wärme -Isolierung

Tiefkühlung

Gabelstapler -Durchgang

Preiswert

Recycelbar

Technische Daten des Streifenvorhangs L22

Befestigungsvorrichtung L22

  • Die von SPENLE entwickelte Befestigungsvorrichtung L22 ist ein Profil, das sich sehr gut für Lebensmittelumgebungen und deren Hygieneanforderungen eignet: durch eine glatte Abdeckung geschlossen, ist sie leicht zu reinigen und garantiert somit bessere Hygienebedingungen.
    ,
  • Sie ist äußert stabil und besteht aus einer Halterung mit vormontierten Bolzen und einer Abdeckung, die alle Lamellen aufnimmt und die Einheit verschließt.
  • Sie ist in verzinktem Stahl, Edelstahl 304L oder 316L in Längen von 2m, 2,50m oder 3m erhältlich und kann auf Ihre Maße zugeschnitten werden.
  • Das L22-Profil kann sowohl unter der Decke als auch am Mauerwerk über der Wandöffnung installiert werden.

Streifenrollen

Die Streifen aus Weich-PVC mit abgerundeten Kanten sind in Breiten von 100, 200, 300 oder 400 mm und Stärken von 2 bis 4 mm sowie in vielerlei Ausführungen erhältlich. In der Lebensmittelindustrie werden die folgenden 3 Arten am häufigsten eingesetzt:

  • Streifen aus klassischem kristallklaren Weich-PVC,
  • Streifen aus frostbeständigem PVC für Minustemperaturen (bis -25°C)
  • Streifen aus lebensmittelechtem Weich-PVC

Sämtliche Streifen sind transparent und leicht bläulich.

Die verschiedenen Arten von Streifen für mehr oder weniger spezifischen Gebrauch sind in der nachstehenden Übersichtstabelle aufgeführt – erhältlich in Rollen von 50 Metern (oder auch 25 Meter für kristallklare PVC-Streifen in 200/2 und 300/3 mm).

Hängeschienendiagramm des flexiblen PVC-Streifenvorhangs

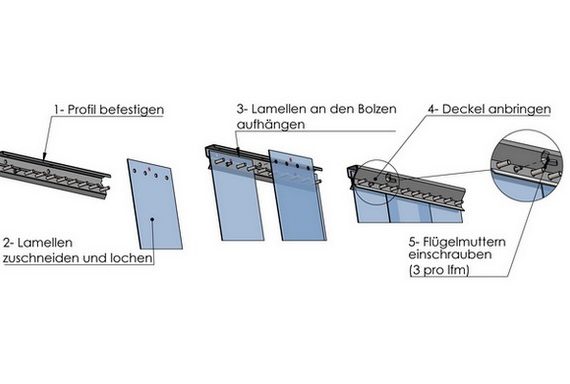

Konstruktions- und Montageanleitung für einen Streifenvorhang L22

Konstruktion:

  1. Schneiden Sie das Befestigungsprofil L22 auf die gewünschte Länge und befestigen Sie es am Mauerwerk oder unter der Decke.
  2. Lochen Sie die Streifen und schneiden Sie sie auf Länge.
  3. Positionieren Sie die Streifen einen nach dem anderen in versetzten Reihen in die Bolzen.
  4. Schließen Sie die Befestigungseinheit mit der Abdeckung.
  5. Und sichern Sie sie mit den Flügelmuttern.

Dokumentation

Klicken Sie auf die folgenden Dokumente und laden Sie sie herunter

Eine ausführlichere Dokumentation einschließlich Zeichnungen, BIM-Dateien usw. finden Sie in unserem Download-Bereich.

Einige Einsatzbeispiele von Streifentüren- und vorhängen:

  • Frostbeständiger Streifenvorhang im Eingangsbereich von Tiefkühlräumen zur Vermeidung von Energieverlusten und zum Schutz vor Frostbildung beim Öffnen
  • Streifenvorhang aus Weich-PVC für Kühlfahrzeuge
  • Streifenvorhang zur Abtrennung verschiedener Arbeitsbereiche in Lebensmittelverarbeitungsbetrieben
  • Streifenvorhang aus insektenabweisendem Weich-PVC für Lebensmittel-Lagerräume in warmen Ländern
Streifenvorhang und isolierte Schiebetür vor dem Kühlraum
